Der alte Mast ist weg
Montag, 7. Oktober 2013
Heute wurde der alte „PESAG“-Mast abgerissen.
Viele Jahrzehnte diente er als zuverlässiger Träger für die Antenne von DB0UG. Nach unserem Umzug auf den neuen Mast wurde der alte Mast aus den 60er-Jahren nicht mehr benötigt. Er war auch ziemlich baufällig.
Gleichzeitig hat das Forstamt auf der preußischen Velmerstot kräftig aufgeräumt und Büsche und Bäume entfernt. Man hat wieder freien Blick in die meisten Himmelsrichtungen.
Hiermit ist das Projekt „Neuer Antennenmast für DBØUG“ nun endgültig abgeschlossen. Das Bau-Tagebuch wird geschlossen.
Ausleger für die Hauptantenne gewechselt
Donnerstag, 20. Juni 2013
Heute wurde der Ausleger für die Hauptantenne ausgewechselt.
Die Hauptantenne hat nun einen Abstand von ca. 2m zum Rundmast (Durchmesser des Mastes 0,22 m). Dies dient vor allem der Verbesserung der Versorgung in Richtung Nord-Ost, denn die Antenne befindet sich süd-westlich vom Mast.

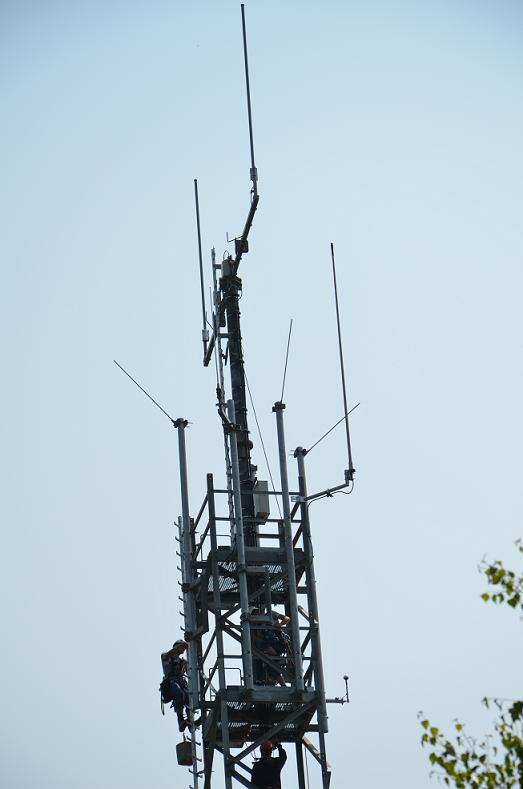

Der neue (längere) Ausleger mit unserer Hauptantenne (Rundstrahler) in Bildmitte rechts.
Die Baustelle wird zurück gebaut
Samstag, 4. Mai 2013
Heute wurde die Baustelle aufgeräumt. Die vorübergehend eingesetzten 7/8″ Cellflex-Feederkabel wurden demontiert und eingelagert (4 x 50m … 54m und 5 x 10m … 12m). Wer die Kabel brauchen kann, melde sich bitte bei DK9QF@DARC.DE ; passende 7/16-Stecker sind ebenfalls vorhanden!
Uli, DK3TT und Udo, DG1WA beim Aufwickeln eines 50m-Kabelstrangs

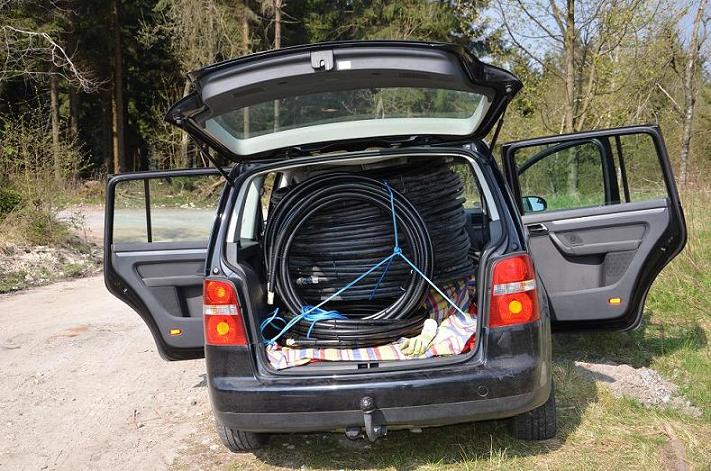

Ca. 250m Cellflex 7/8″ warten auf den Abtransport
Die vier von der Baustelle – nach getaner Arbeit: Udo, DG1WA; Ludger, DK9QF; Heinz, DL5BAQ und Uli, DK3TT (v.L.) bei einem Bierchen. Im Hintergrund der neue Mast.
Antennenmontage – DB0UG wieder mit voller Leistung in der Luft!
Donnerstag, 2. Mai 2013
Großeinsatz auf der Baustelle! Heute wurden unsere beiden Antennen auf den neuen Mast montiert, die endgültigen Feeder-Kabel (3 x 52m 7/8″ Cellflex) verlegt und unser Duplexer + RX-Vorverstärker in einem Wetterschutzgehäuse an der Mastspitze montiert. Nach 6 Monaten und einem Tag auf Sparflamme mit provisorischen Kabeln und einfacher 0dB-Antenne ist DBØUG nun wieder ‚voll‘ in der Luft; so, wie es bis zum 1. November 2012 war. Erste Rapporte bestätigen gleiche oder leicht bessere Signale als vor dem 1. November. Insb. im Nahbereich (z.B. ‚Altenbekener Loch‘) hat es einiges gebracht. Eine kleinere Änderung wird in den nächsten Wochen noch folgen: Der Ausleger für unsere Hauptantenne ist immer noch zu kurz und wird ausgetauscht.

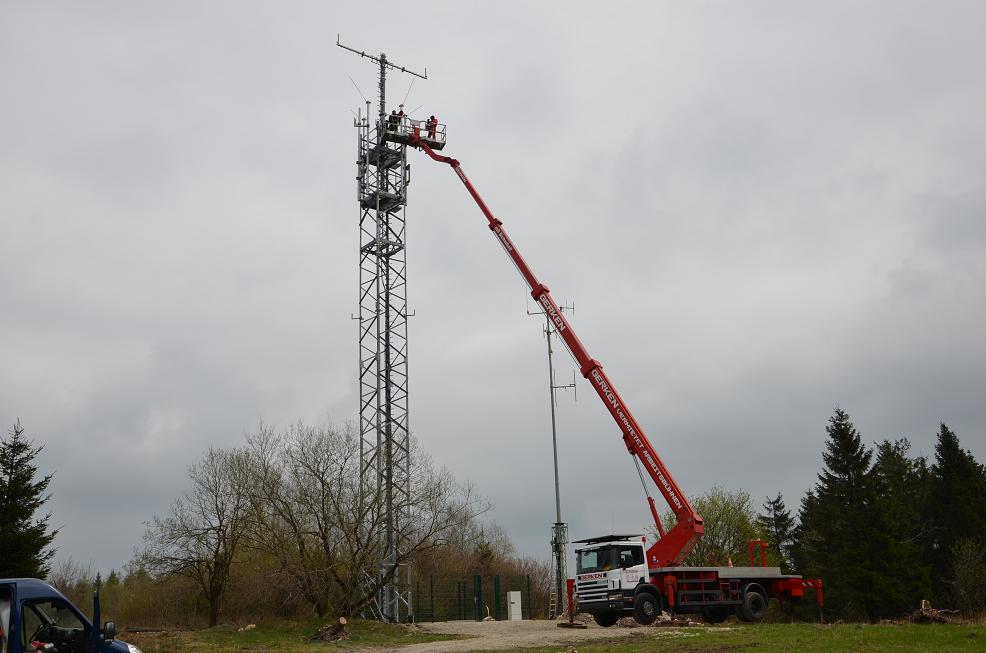

Montage der Antennen mit Hilfe eines 36m-Steigers

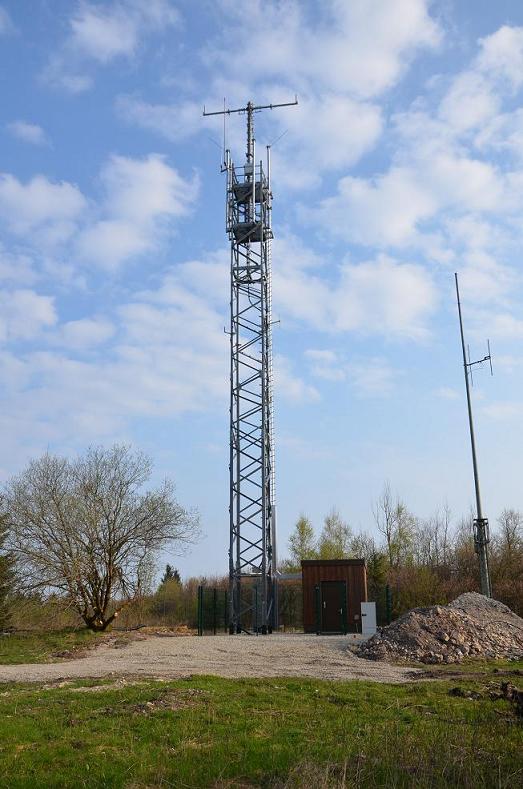

Der neue Mast mit unseren Antennen an der Spitze. Daneben der alte Mast, der nur noch eine 4m-Antenne trägt.

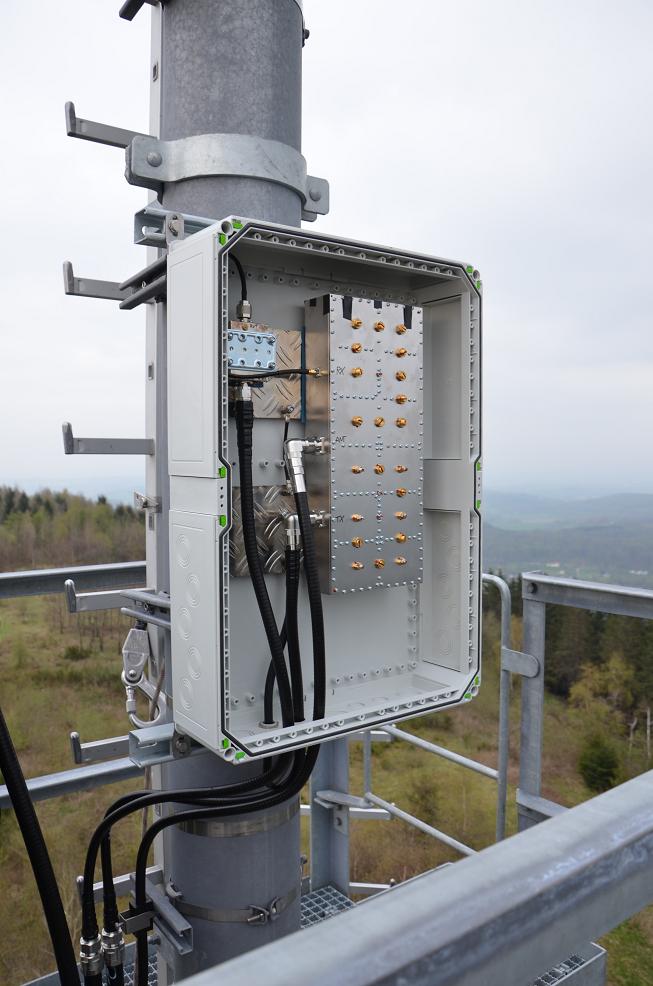

Unser Duplexer + RX-Vorverstärker in geöffnetem Gehäuse unmittelbar neben unseren Antennen.

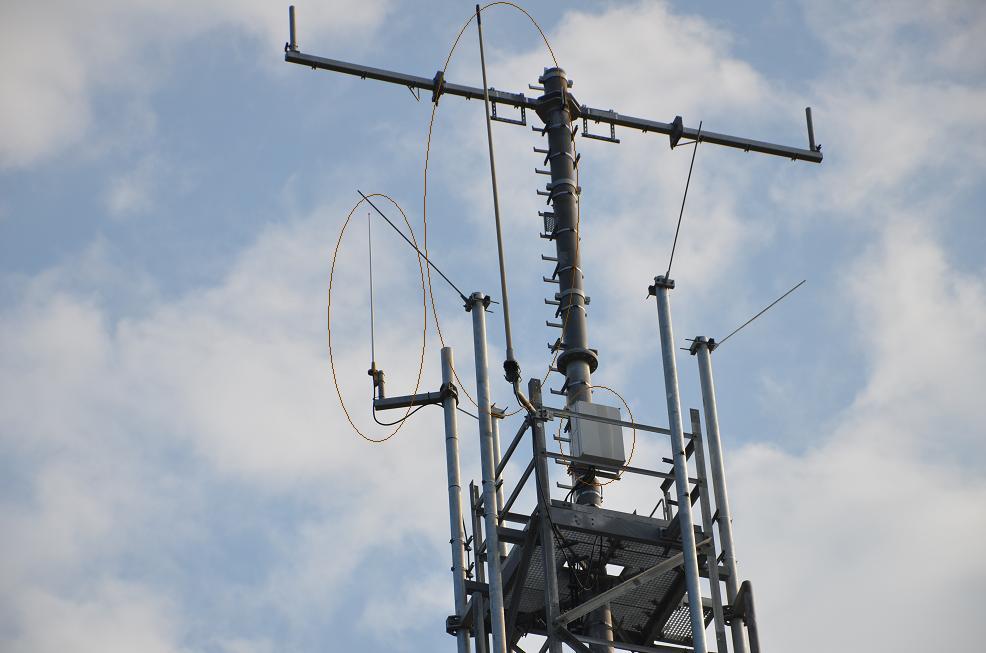

Links die kleinere Reserve-Antenne; Bildmitte unsere Hauptantenne. In dem Gehäuse am Rundmast befinden sich unser Duplexer mit dem RX-Vorverstärker.
Feeder-Kabel verlegt!
Mittwoch, 17. April 2013
Die Winterpause ist vorbei, der Schnee ist weggetaut: Es geht weiter!
Der neue Mast wurde sehr solide geerdet. An dieser exponierten Stelle nicht unwichtig. Gestern und heute wurden die Feeder-Koaxkabel vom Typ 7/8“ Cellflex von der Hütte bis zur Mastspitze verlegt. Insgesamt hätten das 6 Kabelstrecken sein müssen. E-On, Feuerwehr HX, Feuerwehr LIP und 3-Mal für uns. Leider hat der Trupp für uns aber nur 2 Strecken verlegt, obwohl das alles korrekt in den Plänen stand. Der Projektleiter hat das sofort eingesehen. Die 3. Strecke für uns kommt noch vor dem 29. April.

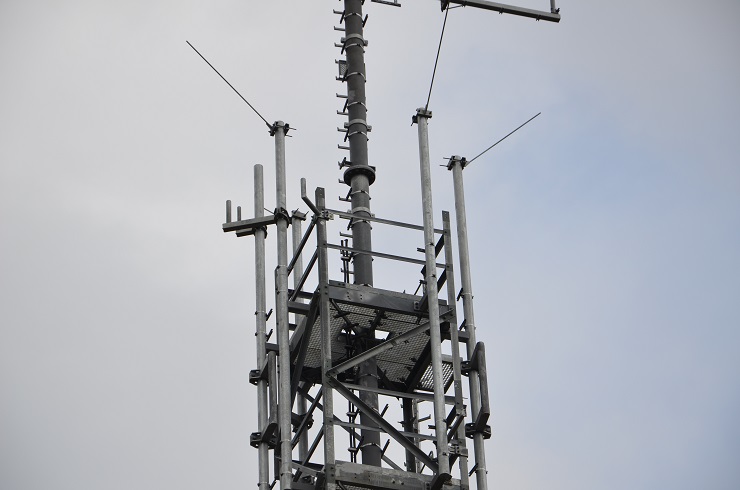

Bildunterschrift: In der Bildmitte kann man erkennen, dass am Fußpunkt des Rundmastes in 25m Höhe nur zwei statt drei 7/8“ Cellflexkabel ankommen. An diese Stelle kommt die Box mit dem (alten) RX-Vorverstärker und dem (neuen) Duplexer hin.
Wie geht es nun weiter?
Der Antennenschwenk vom alten auf den neuen Mast für die externen Nutzer (E-On, Feuerwehr und wir) ist nun für den 2. Mai geplant. Das bedeutet, dass es kurz vor und an diesem Termin zu Abschaltungen des Relais kommen wird. Ca. 1 Woche vor diesem Termin werde ich den RX Vorverstärker (wird weiterverwendet), der sich gemeinsam mit dem alten Duplexer in einer Box in 3m Höhe am alten Mastes befindet, abmontieren. Das Relais ist dann empfangsseitig unempfindlicher.
Wenn alles gut geht, ist DB0UG ab ca. Mitte Mai wieder „voll da“!!!
Mast ist komplett!
Sonntag, 3. Februar 2013
Im Rahmen eines Sonntag-Spaziergangs konnte ich sehen, dass der Mast nun komplett ist. Auch die beiden Ausleger für unsere Antennen sind montiert; der für unsere Hauptantenne allerdings an der falschen Stelle. Das dürfte sicher kein Problem sein, den umzusetzen (ist geschraubt).
Die Bilder von heute sind wesentlich klarer, da die Sicht besser ist als am gestrigen Samstag.

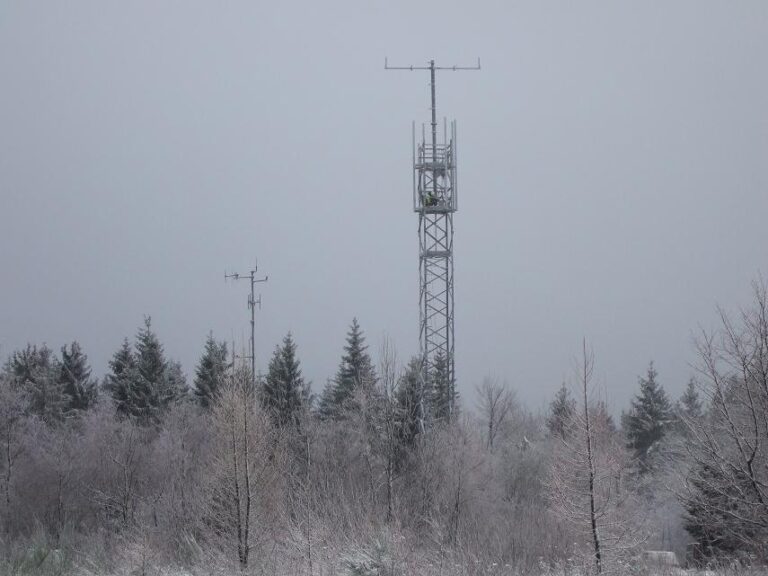

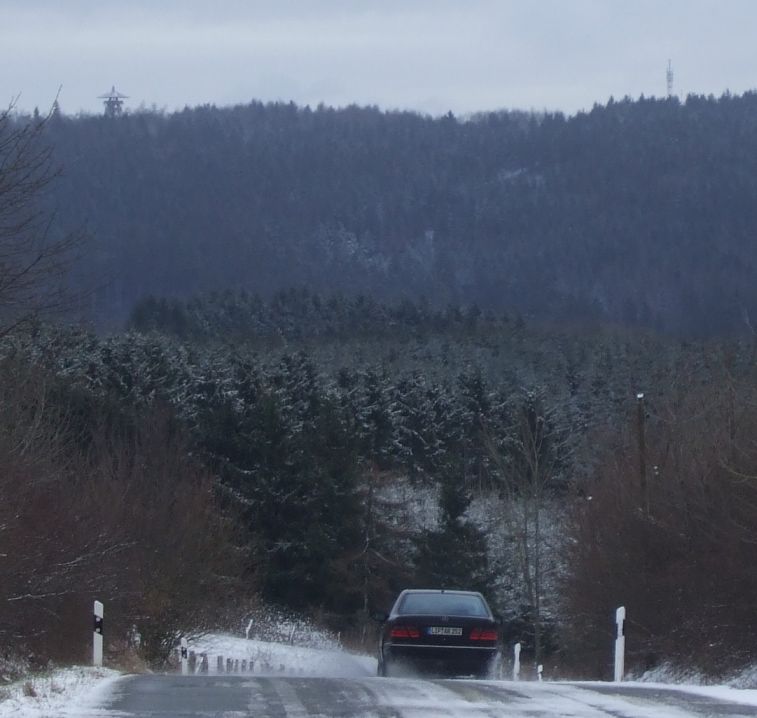

Blick vom Bauerkamp zur Velmerstot. Links der Eggeturm, rechts unser neuer Mast

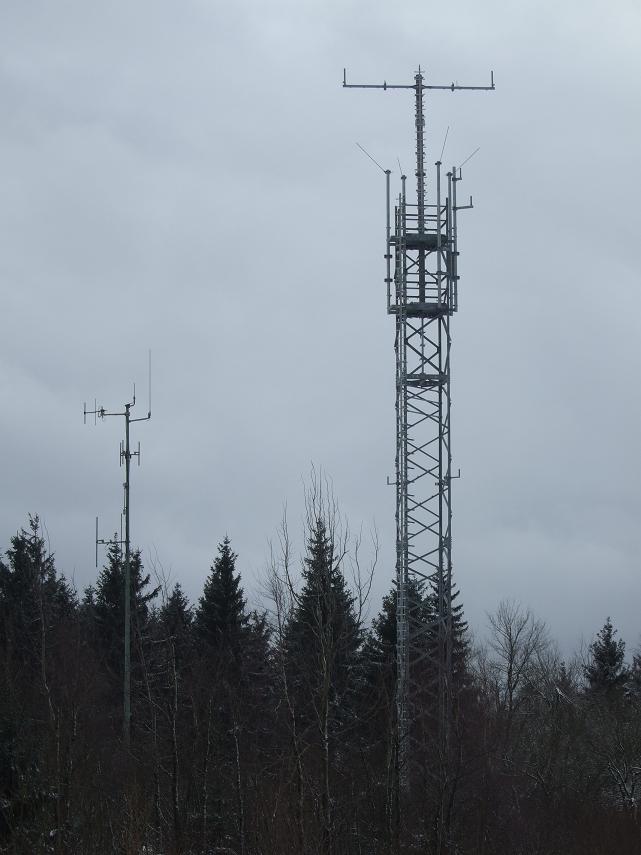

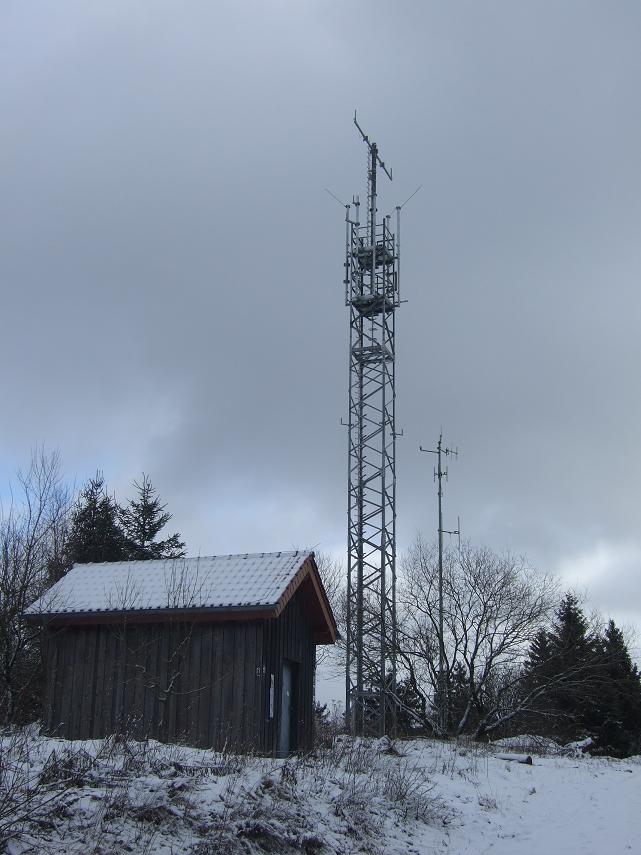

Hütte – Neuer Mast – Alter Mast

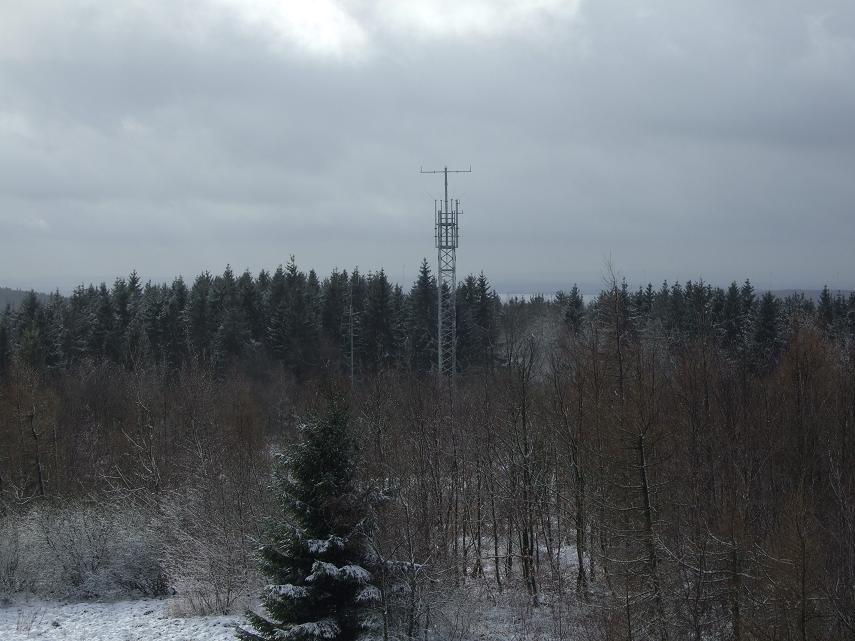

Blick vom Eggeturm. Wenn man genau hinschaut, kann man den alten Mast links vom Neuen vor den Bäumen erkennen.

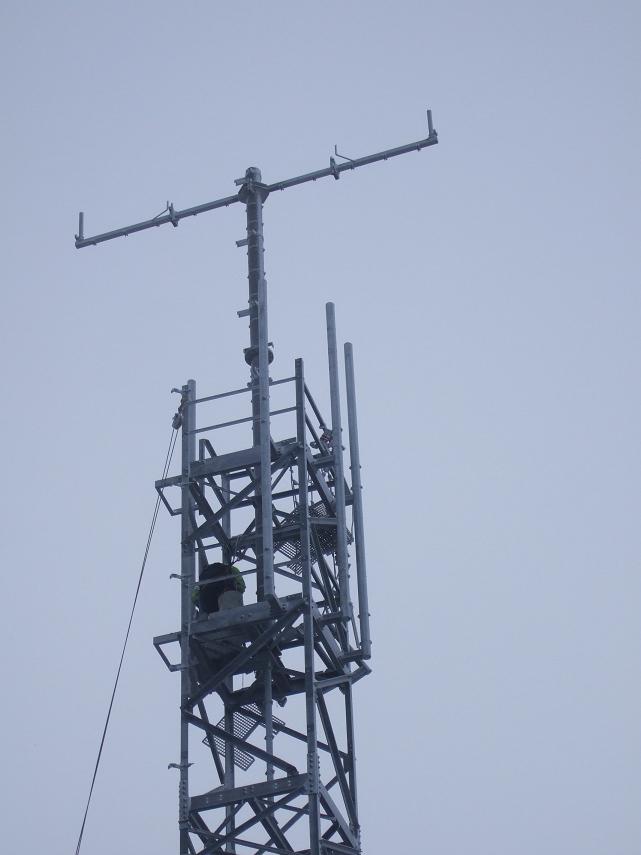

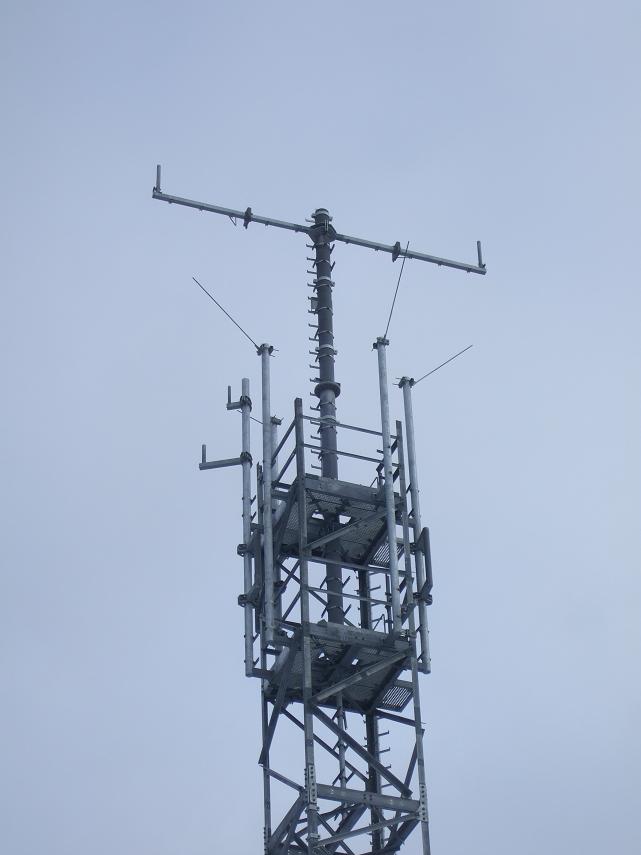

rechts oben, bei den Blitzfängen, die zwei Ausleger für unsere Antennen. Auf halber Masthöhe die für Feuerwehr und E-On.
Links unsere beiden Ausleger. Der untere muss noch versetzt werden.
Der neue Mast steht!
Samstag, 2. Februar 2013

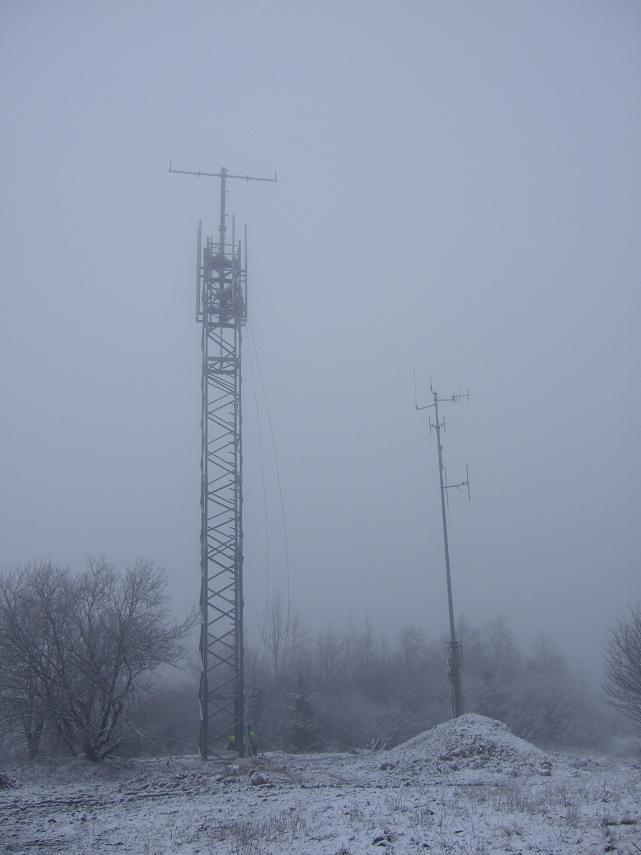

Der Montagetrupp ist noch dabei, einige Restarbeiten (z.B. die Montage der Blitzfänger) durchzuführen, aber der Mast steht.
Wetter: -1 Grad, etwas Schnee, in den Wolken. Dagegen wirkt der alte Mast wie ein Winzling!
Mastaufbau wird fortgesetzt
Donnerstag, 31. Januar 2013

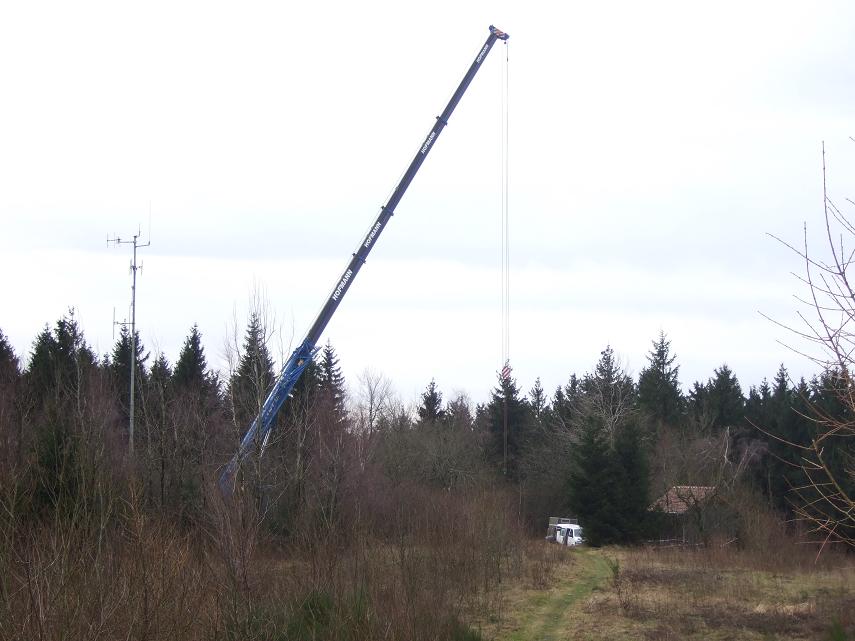

Nachdem das Wetter nun mitspielt wird nun mit einem riesigen Kran der Fa. Hofmann der Mast aufgebaut.
Fundament fertig
Sonntag, 16. Dezember 2012
Nach einem Baustop am Dienstag der vergangenen Woche (wg. Wetter) konnte es dann doch weiter gehen.

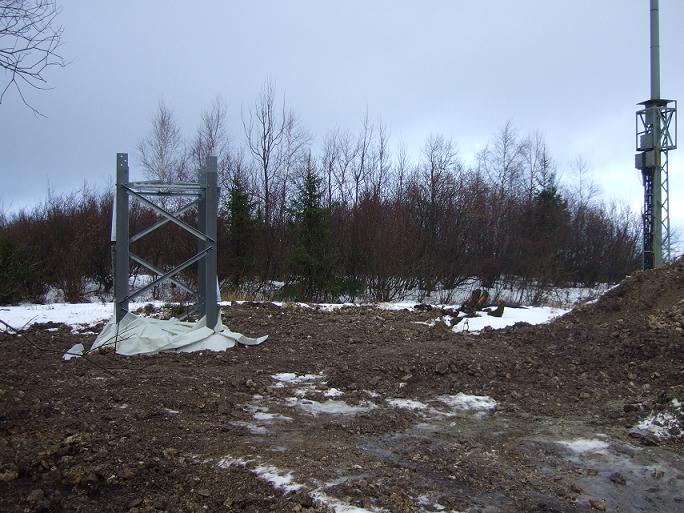

Das Fundament ist fertig und das Bauloch wurde wieder zugeschoben. Nun muss der Beton aushärten.
Betonsockelplatte gegossen
Montag, 10. Dezember 2012

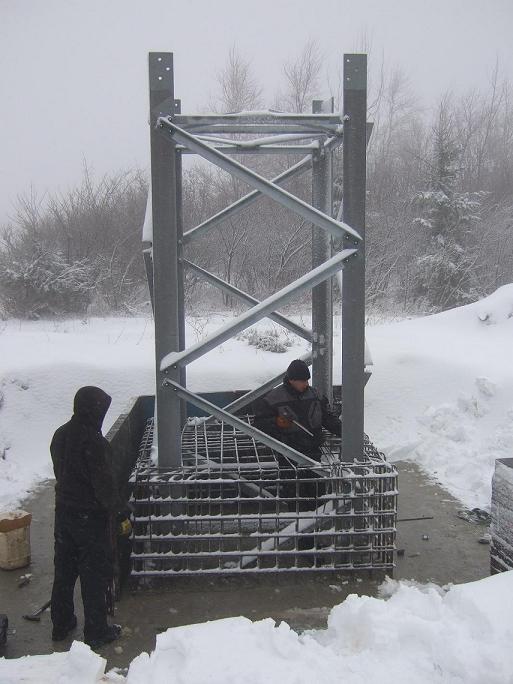

Trotz widriger Wetterverhältnisse wurde in der vergangenen Woche die 60cm-dicke Beton-Sockelplatte gegossen. Darin steckt das untere Mastsegment. Heute sind die Arbeiter dabei, die Verschalung und die Armierung für das eigentliche Fundament zu erstellen. Bei -2,5° gibt es sicherlich schönere Tätigkeiten!
Relaisschrank neu verkabelt
Mittwoch, 28. November 2012

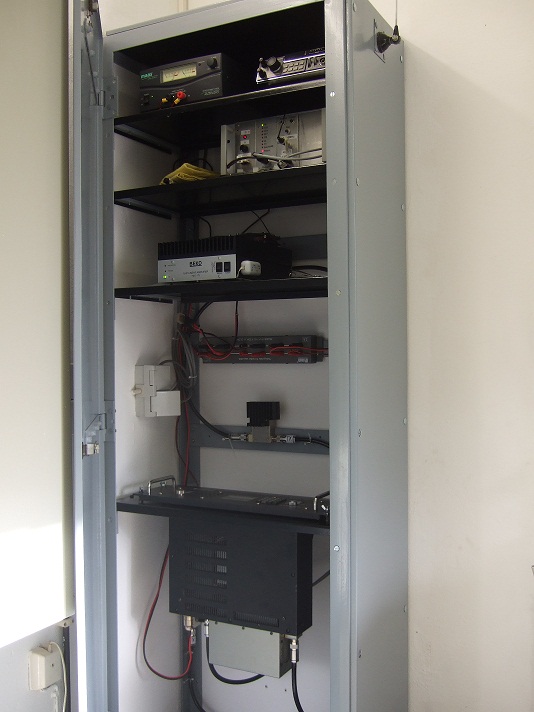

Der Relaisschrank wurde komplett neu verkabelt (mit ECOFLEX 10).
Erläuterung:
1. Ebene: Relais RP80U (hängend) — zwischen 1. und 2. Ebene sieht man an der Rückwand den DC-Verteiler sowie den TX-Zirkulator.
2. Ebene: PA
3. Ebene: Steuerung
4. Ebene: 12V-Netzteil und 2. Empfänger für die Fernsteuerung
So kann das nun bleiben; auch, wenn der neue Mast steht.
Verlegung der provisorischen Antennenkabel
Freitag, 23. November 2012:
Kappung der alten Koaxialkabel und Verlegung der provisorischen Antennenkabel. Es wurden für uns 2 Kabel vom Typ Cellflex 7/8-Zoll, je 55m lang, Dämpfung je 2dB um die Baustelle herum verlegt. Das Relais war von Donnerstagvormittag bis Freitagnachmittag abgeschaltet.

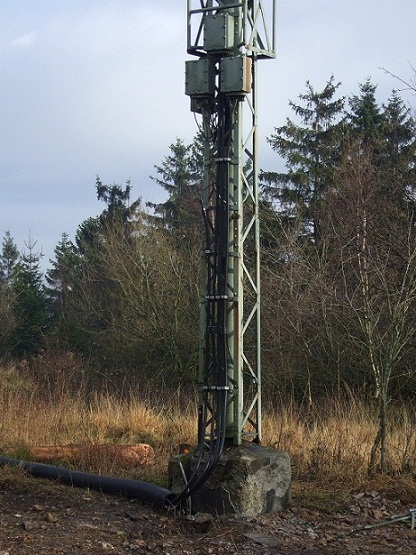

Unsere Kabel sind die beiden rechts. Die anderen beiden Kabel sind Feuerwehr Höxter und Feuerwehr Lippe.

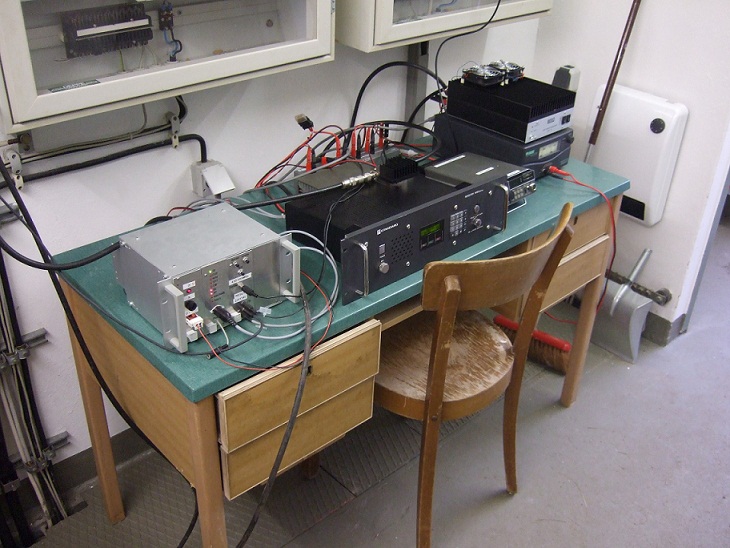

Das Foto zeigt den provisorischen Aufbau der Relais-Hardware auf deinem Küchentisch, solange der Schrank noch in Renovierung ist.
Es geht los!
Dienstag, 13. November 2012:
Ortstermin Bauleitung (Hr. Cleve) und DK9QF. Die Details wurden vor Ort durchgesprochen.

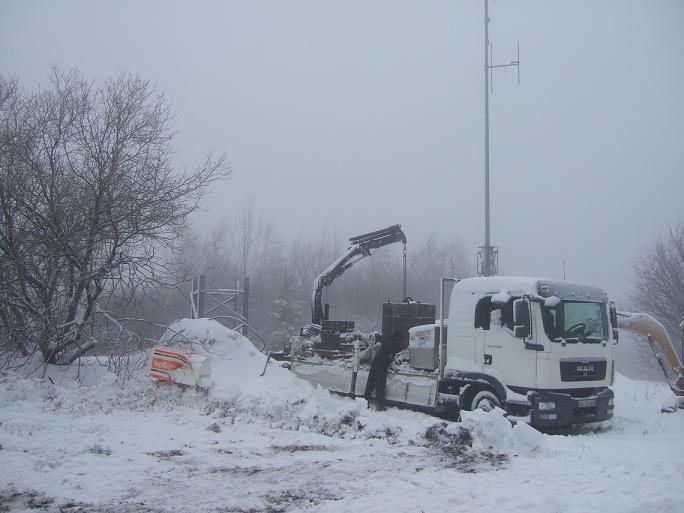

Mit einem Mini-Bagger, einer Mini-Raupe, zwei Kettensägen und diversem weiteren Werkzeug wurde das Bau-Areal vorbereitet (Beseitigung von Buschwerk, Wurzeln etc.).
Der geplante provisorische Mast hinter der Hütte wurde vom BLB NRW nicht genehmigt. Alternativlösung: Es werden vom alten Mast provisorisch 4 Antennenkabel (für DBØUG zweimal 7/8“(RX und TX); zwei weitere Kabel für die Feuerwehr) um die Baustelle herum in die Hütte gelegt. Danach können die alten Kabel entfernt werden, die im Bereich des neuen Mast-Fundaments liegen.
Abbau der Antenne
Donnerstag, 1. November 2012

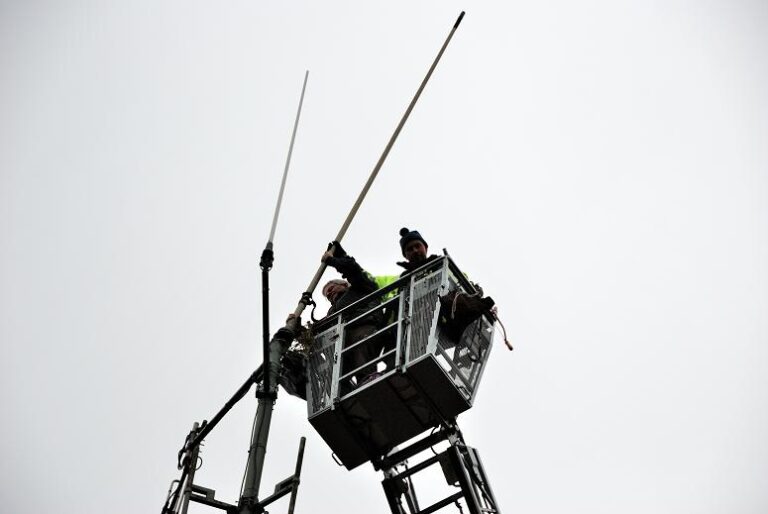

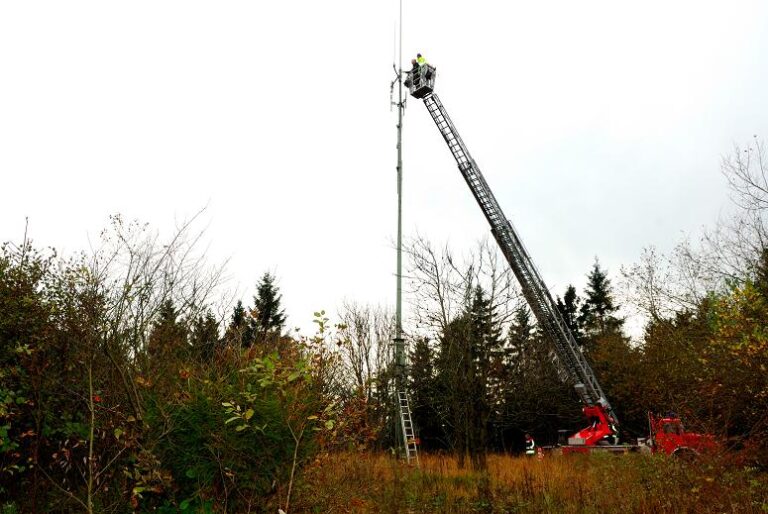

Nach 27 Jahren Dauerbetrieb (!) wurde am 1. November 2012 (Allerheiligen) die 4,20 m lange Kathrein-Relais-Antenne von DB Ø UG mit Hilfe einer Drehleiter DLK 23/12 der Freiwilligen Feuerwehr Horn-Bad Meinberg, Löschzug Horn, vom Mast abgebaut, um sie einer ausgiebigen Inspektion zu unterziehen. Die Kameraden der Feuerwehr haben bei dieser Gelegenheit ihre eigene VHF-Antenne inspiziert. Herzlichen Dank für die Unterstützung!

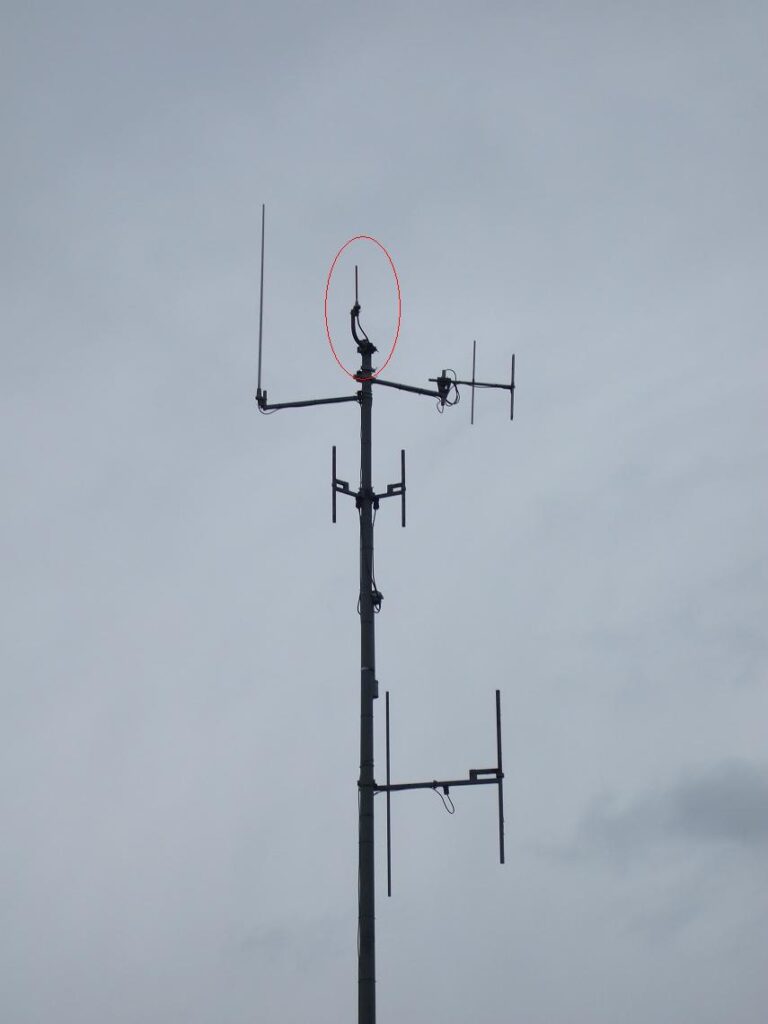

Als Behelfsantenne montierte ich eine Rundstrahlantenne von Kathrein (K 751121, Gewinn: 2 dBI) an dieselbe Stelle an der Mastspitze. Sie ist auf dem nachfolgenden Foto mittig zu sehen.
Das Relais müsste daher nun um gut eine S-Stufe (= 6dB) schwächer sein als bisher; soweit die Theorie ….
Dies wurde inzwischen durch praktische Vergleiche/Messungen bestätigt. Die Feldstärken sind bei den meisten Nutzern um 1 bis 1 ½ S-Stufen niedriger als vorher. Dies beweist aber auch, dass die alte Antenne auch nach 27 Jahren HF-mäßig immer noch top ist.

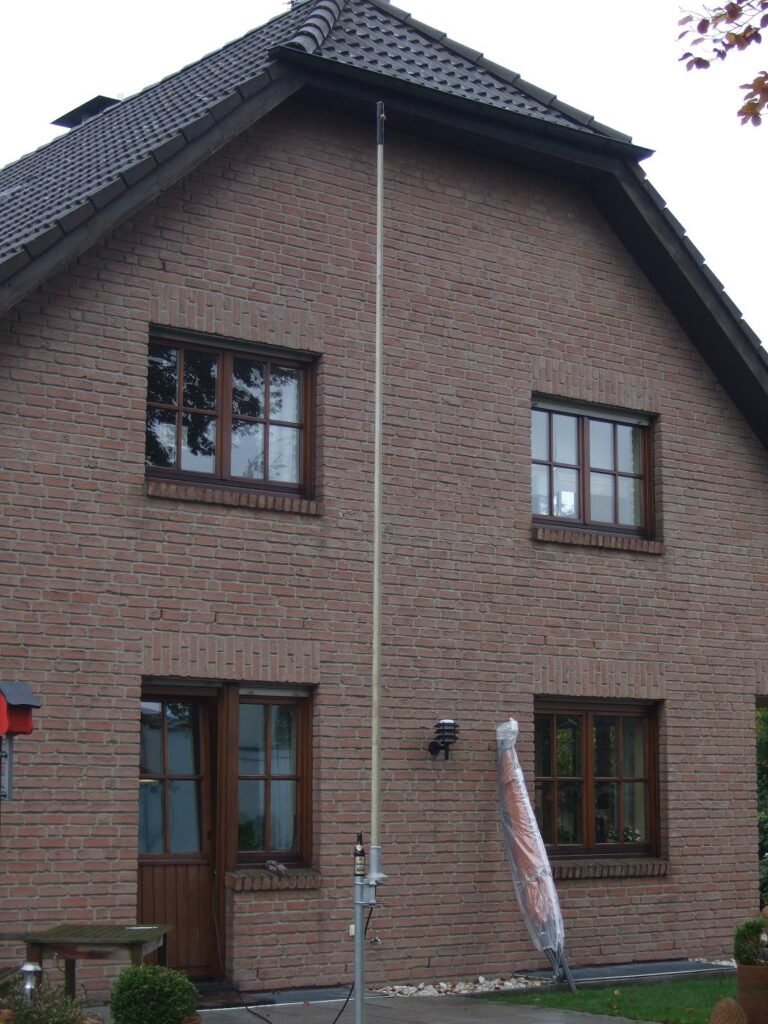

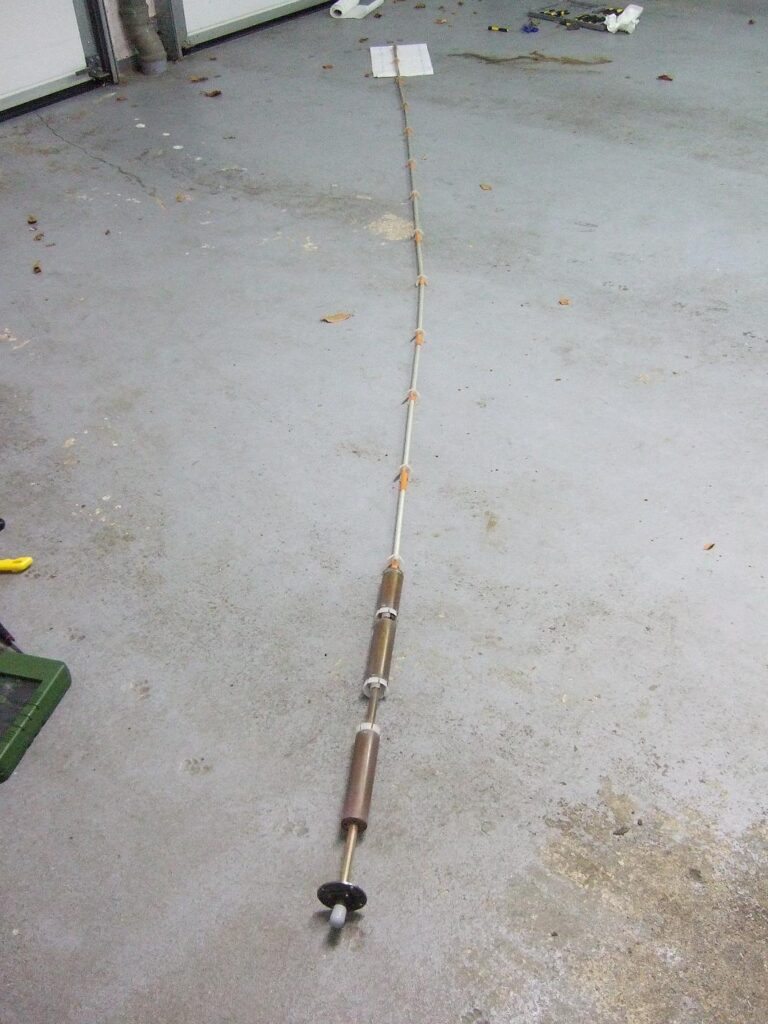

Die Untersuchung der alten Relaisantenne bei mir zu Hause brachte folgendes Ergebnis:
Äußerlich gab es an der Spitze ein paar leichte Beschädigungen beim Fiberglas-Rohr, was auf Blitzeinschläge zurückzuführen ist. Mit Schrumpfschlauch und selbstverschweißendem Klebeband konnte das schnell repariert werden. Außerdem war das Rohr dreckig (Moosbesatz etc.). Hier kam Stahlwolle zu Einsatz. Nun sieht die Antenne wieder (fast) fabrikneu aus.
Das erstaunliche aber war für mich, wie das Innere der Antenne nach 27 Jahre aussieht: Fast wie gestern erst gekauft! Abgesehen von mehreren „Einschlagpunkten“ von Blitzeinschlägen (HF-mäßig nicht relevant, wurden mit Schmirgelpapier glatt gemacht) im oberen Bereich der Antenne war alles noch tip top.
Es ist nicht vorgesehen, die alte Relais-Antenne nochmals am alten Mast zu montieren, da der Aufwand hierfür einfach zu groß ist. Die Behelfsantenne wird also aller Voraussicht nach bis zur Fertigstellung des neuen Mastes in Betrieb bleiben.
In einer weiteren Aktion sollen zwei nicht mehr benötigte Kabel (1/2“ Cellflex sowie ein mehradriges Telefon-Erdkabel) ausgebuddelt werden. Der Termin dafür steht noch nicht fest und wird rechtzeitig bekannt gemacht.
Projektbegin: Neuer Antennenmast
Oktober 2012
Bauarbeiten bei DB Ø UG
Seit 1979 nutzt DB Ø UG den Antennenmast und das Betriebsgebäude (Hütte) von e.on Westfalen-Weser (früher PESAG) auf der Velmerstot mit. Dieser Mast aus den 1960er-Jahren wurde zwischenzeitlich einmal teilerneuert, die gesamte Konstruktion ist aber inzwischen in einem derart desolaten Zustand, dass nur ein Abriss und Neubau helfen kann. Eingeplant ist hierfür die 2. Jahreshälfte 2012. Der Bauantrag ist gestellt.
Was bedeutet das für die Nutzer von DB Ø UG?
Es wird zu Relaisabschaltungen kommen, das ist leider unvermeidlich. Als Relaisverantwortlicher werde ich mich aber bemühen, diese Totalausfälle möglichst kurz zuhalten. Für einige Wochen wird das Relais mit einer provisorischen Antenne auf einem provisorischen Mast betrieben werden müssen. Dann ist die volle Reichweite nicht mehr gegeben.
Und was erwartet uns nach Fertigstellung des neuen Mastes?
Der neue Mast ist um einige Meter höher als der vorhandene; unsere Antenne kommt ebenfalls einige Meter höher als bisher. Höhe Antennenspitze ‚Neu‘: 486 m ü. NN. Sie ist aber nicht mehr solitär an der Mastspitze. Das ist gut für den Blitzschutz; aber schlecht für die Rundstrahlung. Es ist daher mit einer leichten Abschattung in Richtung 45 Grad, Nord-Ost, zu rechnen. Da der abschattende Rundmast, Durchmesser 21cm, aber über 2m von unserer Antenne entfernt ist, dürfte die Abschattung eher geringe Auswirkungen haben. Soweit die Theorie …
Die neuen Koaxial-Kabel sind etwas dämpfungsarmer (50m 7/8″ + 3m ½“ = 1,4 dB; bislang 42m 5/8″ + 15m ½“ = 2,46 dB)und etwas kürzer als bisher, da der neue Mast deutlich näher am Betriebsgebäude stehen wird. Das Grundprinzip halten wir aber bei: Bis kurz vor dem Speisepunkt der Antenne (25m über Grund) werden RX- und TX-Kabel (7/8″) getrennt geführt; der Duplexer (mit RX-Vorverstärker) ist nur wenige Meter von der Antenne entfernt. Unsere Relaisantenne (Kathrein) wird einer ausgiebigen Untersuchung unterzogen, nachdem sie vom alten Mast abgebaut worden ist. Sie hat immerhin 27 Jahre „auf dem Buckel“ und ungezählte Blitzeinschläge überlebt. Notfalls wird sie ersetzt. Dann wird es teuer …
Neu ist eine kleinere Zweitantenne (3 dBD), ebenfalls in 25m Höhe, die direkt in die Hütte geführt wird. Sie dient als Notantenne und als Telemetrieantenne für die Fernsteuerung des Umsetzers. Sobald die Termine konkreter sind, werde ich sie hier veröffentlichen.
DK 9 QF
Relaisverantwortlicher
