Für viele Funkamateure heute eine Selbstverständlichkeit:
Ein gut ausgebautes Relaisfunkstellennetz in Deutschland!
Viele benutzen die Umsetzer, doch nur wenige haben eine Vorstellung davon, wie das Relais aufgebaut ist und wer es unterhält. Wir möchten darüber ein paar Informationen geben.
Aktueller Ausbau von DBØUG
Bezeichnung: Paderborn-Eggegebirge
Standort: Preußische Velmerstot. Höchste Erhebung des Eggegebirges. 18 km nordöstlich von Paderborn
Antennenhöhe über Grund: 25,5 m
Höhe Antennenspitze über NN: 487 m
Betriebsart: FM
Ausgabefrequenz: 439,025 MHz mit -7,6 MHz
Relais öffnen: CTCSS 67 Hz
Relais-HW: NXR 810 E von Kenwood
Stromversorgung: HCS-3400 von Maas – 40A
In der Luft seit: Juli 1978
Betriebsart: DMR
Ausgabefrequenz: 438,8375 MHz mit -7,6 MHz
ID: 262401
Netzanbindung: via LTE
Relais-HW: RD985 von Hytera
Stromversorgung: GZV4000 von Diamond – 40A
In der Luft seit: März 2015

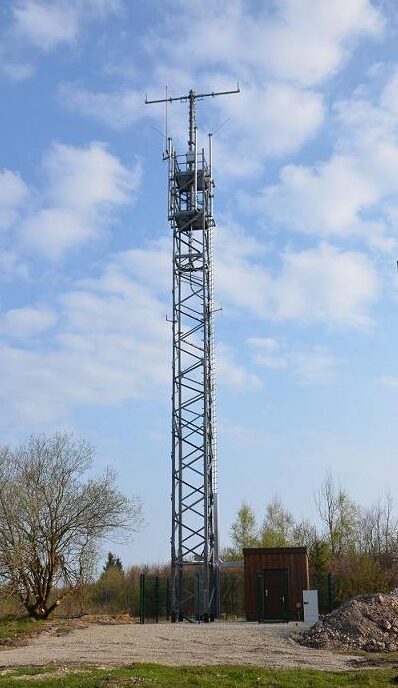

Mast: 4-kant Stahlgittermast, 30 m hoch
RX-Vorverstärker: LNA 435 von SSB-Electronic
Koaxialkabel: 3 x 52m 7/8“ Cellflex
Duplexer: Bandpass-Duplexer von Huber & Suhner am Mast in 25m montiert
Hauptantenne (FM und RX DMR): K 75 12 2 21 von Kathrein (6 dBD)
Nebenantenne (TX DMR): CXL 70-5C/l von Procom (5 dBD)

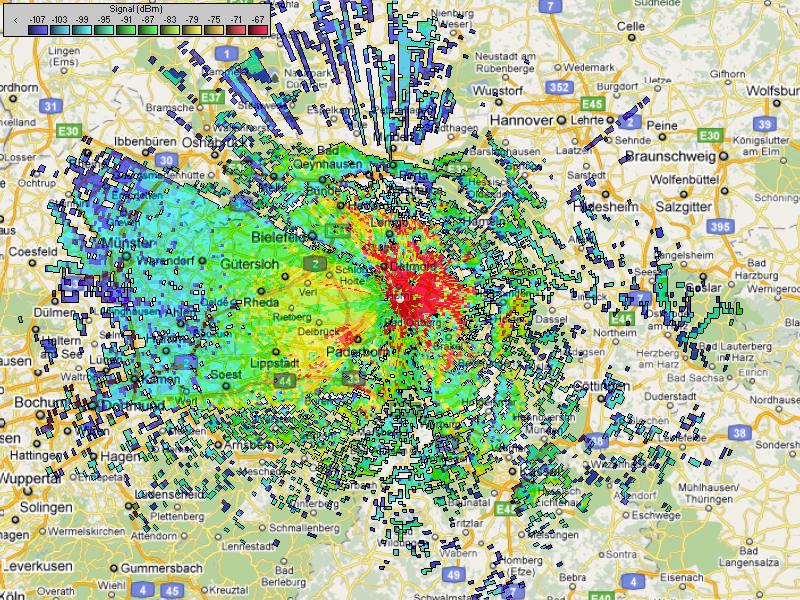

Einzugsgebiet

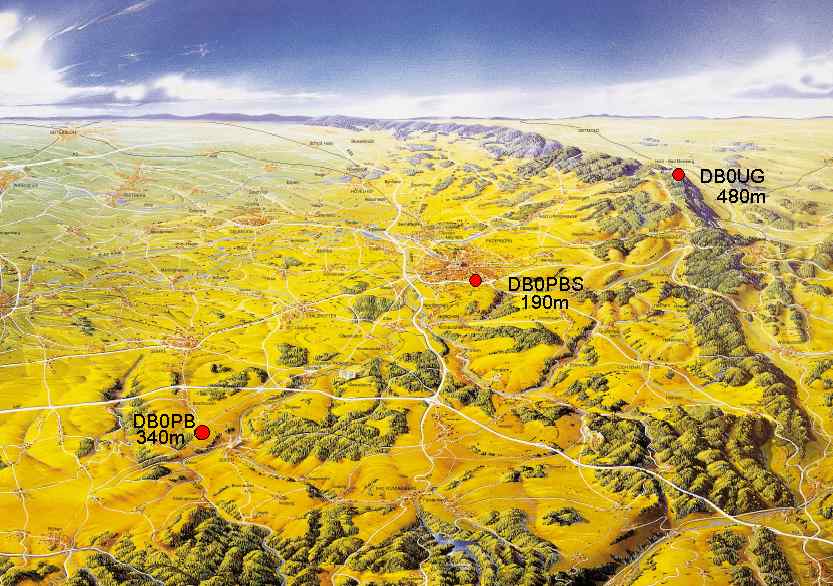

Perspektivische Karte mit dem Relaisstandorten
Blockschaltbild

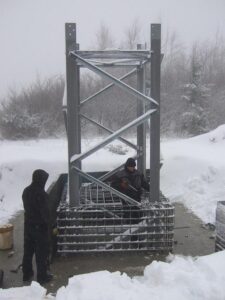

Bautagebuch neuer Mast
Seit 1979 nutzt DBØUG den Antennenmast von e.on Westfalen-Weser auf der Velmerstot. Dieser Mast aus den 1960er-Jahren wurde einmal teilerneuert. Die gesamte Konstruktion ist aber in einem derart desolaten Zustand, dass nur ein Abriss und Neubau helfen kann. Geplant ist der Neubau für 2012.
Über den Relaisstandort der preußische Velmerstot
Der Standort hat sich im laufe der Jahre verändert. Vom ehemaligen militärischen Sperrgebiet bis hin zum neuen Aussichtsturm.
Detaillierte geschichtliche und technische Infos
In diesem Artikel erfährst du die geschichtliche Entwicklung aus den Anfängen und die technische Veränderung der Relaisfunkstelle im laufe der Jahre. Etwas für die Nerds.
