Für viele Funkamateure heute eine Selbstverständlichkeit:
Ein gut ausgebautes Relaisfunkstellennetz in Deutschland!
Viele benutzen die Umsetzer, doch nur wenige haben eine Vorstellung davon, wie das Relais aufgebaut ist und wer es unterhält. Wir möchten darüber ein paar Informationen geben.
Aktueller Ausbau von DBØPBS
Bezeichnung: Paderborn-Universität
Standort: Paderborn Universität
1 km süd-östlich der Paderborner Innenstadt
Antennenhöhe über Grund: 35 m
Höhe Antennenspitze über NN: 195 m
Betriebsart: FM
Ausgabefrequenz: 439,3125 MHz mit -7,6 MHz
Relais öffnen: 1750 Hz oder CTCSS 136,5 Hz
Echolink: JA (#520112)
In der Luft seit: 2000
Betriebsart: DMR
Ausgabefrequenz: 438,2125 MHz mit -7,6 MHz
ID:262471
Netzanbindung: via LAN
Relais-HW: NXR-810E von Kenwood
In der Luft seit: März 2018
Betriebsart: D-Star
Ausgabefrequenz: 439,550 MHz mit -7,6 MHz
Relais-HW: 2 Motorolla GM1200
Netzanbindung: via LAN
In der Luft seit: März 2018
Betriebsart: APRS
Ausgabefrequenz: 144,8 MHz

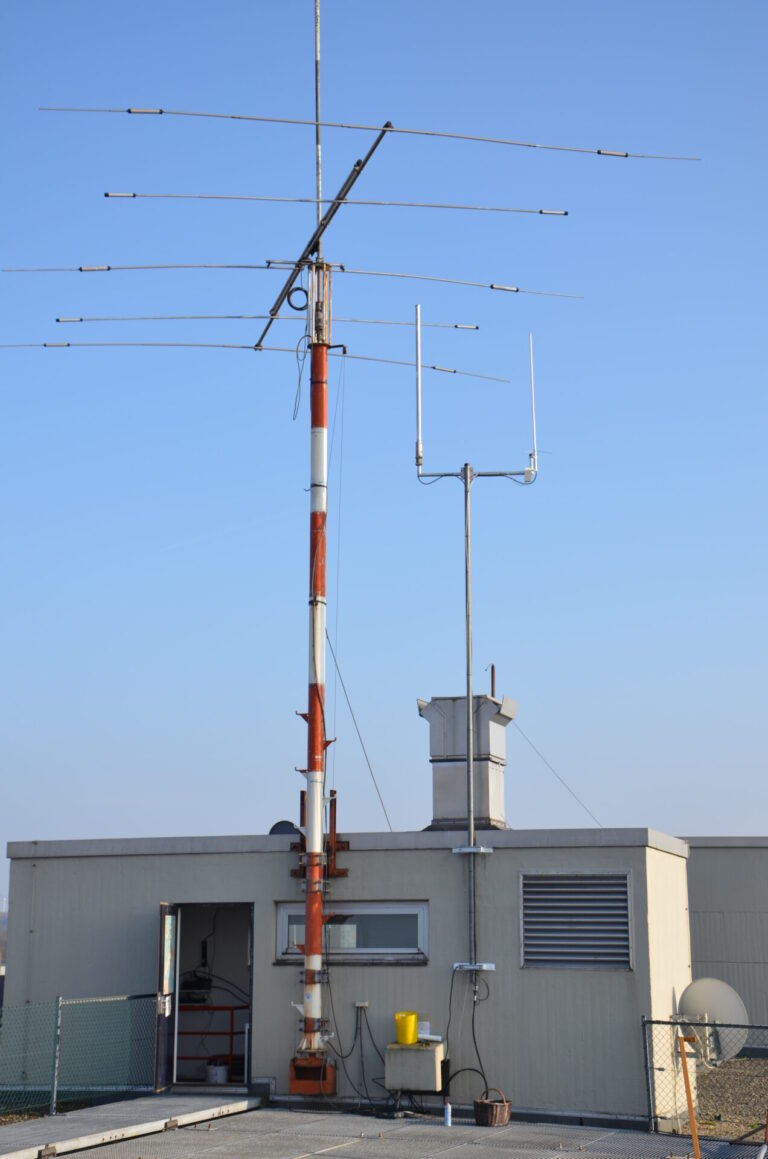

Antenne: 3 x X50 von Daimond
D-STAR (Digital Smart Technologies for Amateur Radio)
Es ist ein digitaler Übertragungsstandard, mit dem Sprache und Daten über schmalbandige Funkverbindungen übertragen werden können.
DBØPBS ist im ircDDB-Netz und standardmäßig der Gruppe Deutschland angeschlossen. Als Modem dient ein DVRPTR V2 light und das Routing übernimmt ein Raspberry PI mit der Software von G4KLX

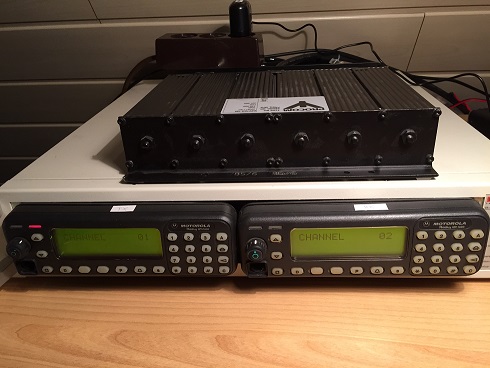

Als Funkgeräte dienen 2 Motorolla GM1200.

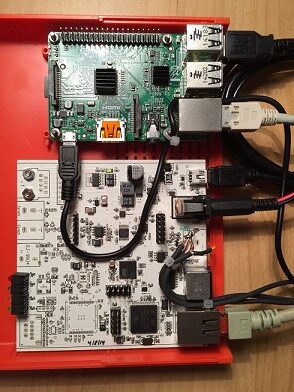

Die Steuerung mit dem Raspberry PI und dem Modem DVRPTR V2 light

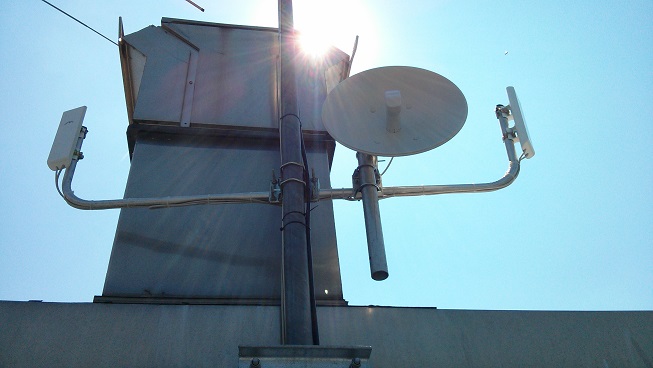

Usereinstiege bei DB0PBS ins Hamnet:
Frequenz: 2362 MHz
Antennenrichtung: Nord-West
SSID: Hamnet
Frequenz: 5695 MHz
Antennenrichtung: Nord
SSID: Hamnet

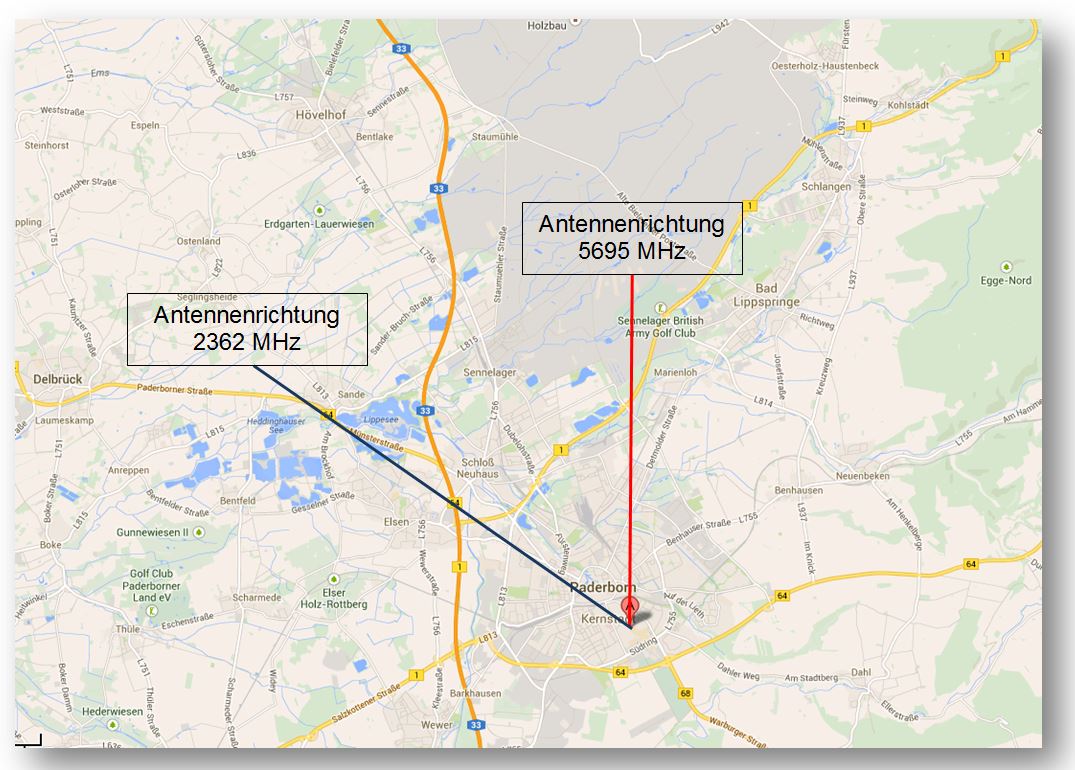

Antennenrichtung der Hamnet Usereinstiege
Perspektivische Karte mit dem Relaisstandorten
Blockschaltbild

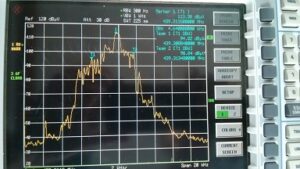

Überprüfung durch die BNetzA
Die Bundesnetzagentur BNA hatte sich angekündigt, um das Relais auf Einhaltung der gesetzlichen Bestimmungen hin zu vermessen.
