DB0UG: Wieder „voll“ in der Luft

Am Freitag, 1. April*, machte sich der Relaisverantwortliche von DB 0 UG, Ludger, auf den Weg zum Relais und hat dort die BEKO-PA wieder in Betrieb genommen.

Was war nun los?

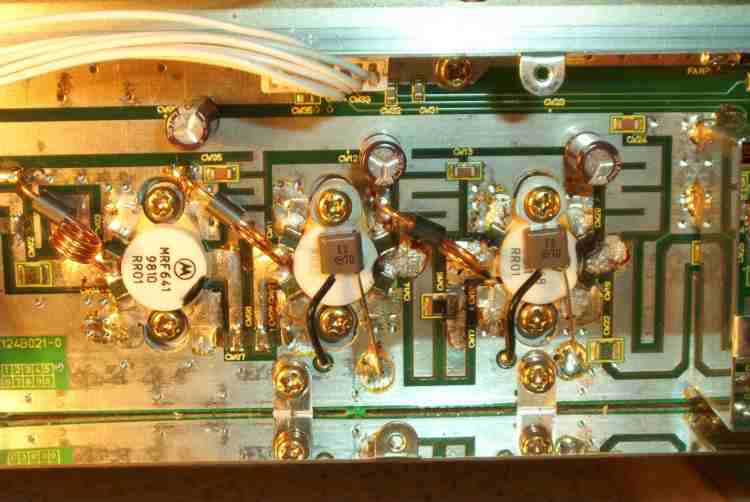

Von den beiden angenommenen Fehlermöglichkeiten in der Meldung vom 26. Januar 2011 stimmte keine. Weder hat die Antenne eine Macke noch ist die SWR-Messschaltung in der PA fehlerhaft. Es hat sich gezeigt, dass das ausgangsseitige S/E-Umschaltrelais nach 8 Jahren Dauerbetrieb Kontaktschwierigkeiten bekommen hatte. Und da sich die SWR-Messschaltung zwischen PA-Transistor und dem Umschaltrelais befindet, hat die SWR-Überwachung also sehr korrekt ein schlechtes SWR gemessen und ausgelöst. Nach Austausch des Relais (und auch des baugleichen Relais im Eingang der PA) läuft die PA nun (hoffentlich) wieder wie am Schnürchen. Zumindest konnte das Problem von Ludger nicht reproduziert werden. Jetzt wird der Praxisbetrieb zeigen, ob DB 0 UG auch dauerhaft wieder „voll“ in der Luft ist. Das sendeseitige Signal ist nun wieder so stark wie früher; also ca. 7 dB mehr als in den vergangenen Monaten.

Was ist sonst noch neu bei DB 0 UG?

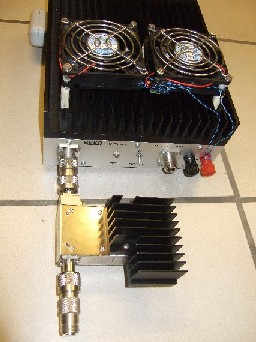

Zum Einsatz kommt nun auch ein Zirkulator direkt am TX-Ausgang der PA. Er verhindert, dass rücklaufende Energie vom Duplexer bzw. von der Antenne voll zur PA durchkommt. Durchgangsdämpfung: 0,4 dB; Sperrdämpfung 27,4 dB)
Die beiden Lüfter der PA sind nun temperaturgeregelt und laufen nur bei Bedarf auf Vollbetrieb; meist schnurren sie bei nur 6,5 Volt Betriebsspannung leise vor sich hin.

Viel Spaß beim Funkbetrieb über DB 0 UG! … und hoffentlich bleibt das auch dauerhaft so!

*: Dies ist kein Aprilscherz!

DB0UG: Endstufenfehler gefunden

Ludger, DK9QF, hat die PA repariert. Sie hat den Dauertest (am Dummy) bestanden. Nach Austausch der beiden Koaxrelais (dazu musste er die halbe Endstufe auseinander nehmen) ist es nicht mehr gelungen das gute Stück (die PA) in den Protected-Mode-Zustand zu bekommen. Ludger ist optimistisch, dass das Problem nun behoben ist.
In den nächsten Tagen wird er auf den Velmerstot fahren und alles wieder aufbauen.

DB0UG: SWR schaltet PA ab

Am Samstag den 22.01.2011 war es so weit. Ludger, DK9QF, konnte sich nach anhaltendem Tauwetter auf den Velmerstot (468m über NN) trauen. Die Endstufe wurde um eine detallierte Fehlerauswertung erweitert. Jetzt kann anhand von LEDs angezeigt werden, welches Kriterium zum Abschalten der Endstufe führt. Überwacht werden das SWR, Temperatur, Spannung und die Steuerleistung. Nach einem Tag war DB0UG wieder schwach. Also die Endstufe hatte sich abgeschaltet. Am Dienstag war Ludger, nach 30min Anreise, wieder auf dem Berg angekommen. Und siehe dar, die SWR LED brannte. Ein Nachmessen ergab aber ein gutes SWR. Nun gibt es zwei mögliche Fehlerursachen:

1. Die SWR Messschaltung in der Endstufe ist fehlerhaft

2. Die Antenne hat einen mechnischen Schaden

Der zweite Fehler würde den „Super Gau“ bedeuten. Erklärbar wäre, wenn sich bei starken Wind die 5m lange Kathrein Antenne verbiegt und dadurch vielleicht mechanische Kontaktschwierigkeiten innerhalb der Antenne entstehen. Unter diesen Umständen könnte das SWR schlechter werden und die Endstufe abschalten lassen. Leider ist ein Auswechseln der Antenne in 20m Höhe nicht mit einfachen Mitteln möglich. Geschweige denn die finanziellen Kosten für eine solche kommerzielle Antenne.

DB0PBS: Wieder aufgebaut

Am 18.1.2011 war es so weit. Nach 4 monatiger Ruhe ist auf der 439.312,5 wieder Leben. Das Paderborner Stadtrelais ist auf Sendung. Nach Ausfall des alten Steuerrechners hat Joachim (DL5YDJ) einen neuen Rechner eingebaut. Als Relaissoftware wurde SvxLink installiert. Bei SvxLink (gesprochen: SwixLink) handelt es sich um eine Open-Source-Entwicklung auf Linux-Basis von Tobias Blomberg, SM0SVX, welche die Verbindung von PC und Transceiver via Soundkarte und serieller Schnittstelle nutzt, um darüber verschiedenste Audio-Anwendungen zu realisieren. Auf gut deutsch. Bei DB0PBS ist jetzt ein Echolinkanschluss dauerhaft vorhanden. Da der Internetanschluss direkt mit dem Relais verbunden ist, können die Umschaltzeiten zwischen den Durchgängen klein gehalten werden. Auch steht an dem Standort, Uni Paderborn, ein genügend schneller Internetanschluss zur Verfügung 😉

Viel Spaß beim Benutzten der neuen Echolinkanbindung.

Ulrich Klute DK3TT

DB0UG: Derzeit nur auf ‚Sparflamme‘

UHF-Relaisfunkstelle DB0UG derzeit nur auf ‚Sparflamme‘
Es gibt momentan Probleme mit der Endstufe von DB0UG auf dem Velmerstot. Aus bislang noch ungeklärten Gründen spricht die Überwachungs-Elektronik (Überspannung, Verpolung, Treiberleistung, Temperatur, VSWR) der BEKO-PA an. Eines dieser Kriterien scheint in unregelmäßigen Abständen aufzutreten, worauf hin sich die PA in den ‚Protected Mode‘ schaltet (Hierbei wird das Treibersignal einfach durchgeschaltet). Aus diesem Zustand lässt sich die PA nur durch Unterbrechung der Stromversorgung (das geht nur vor Ort) zurückholen.

Messungen am Relais haben aber keinerlei kritische Werte ergeben. Evtl. haben wir hier einen stochastischen Fehler im Umfeld oder an der PA selbst.

Am 18.11.2010 wurde die PA abgebaut, um sie genauer zu untersuchen. Das Sendesignal von DB0UG ist daher momentan um ca. 8dB schwächer als sonst; die RX-Empfindlichkeit ist unverändert.
Es muss auch mit kurzzeitigen Gesamt-Abschaltungen von DB0UG gerechnet werden.

DK9QF, 20.11.2010

RIG: Versammlung am 19.11.2010

Die Jahreshauptversammlung fand mit folgenden Themen statt:

Tagesordnung:
TOP 1: Status DB Ø UG und DB Ø PBS (DK 9 QF)
TOP 2: Bericht des Kassenwartes der RIG (DL 1 YAU)
TOP 3: Aussprache, Diskussion
TOP 4: Entlastung der RIG-Leitung für 2007 bis 2009
TOP 5: Neuwahl des Leiters der RIG
TOP 6: Neuwahl des Kassenwartes der RIG
TOP 7: Geplante Erweiterungen bei DB Ø PBS (DK 3 TT)
TOP 8: Verschiedenes

Der Vorstand bedankt sich für die rege Teilnahme und die netten Gespräche

In der Datei befindet sich das Protokoll der JHV

DB0PBS: Relais ist abgebaut

Das Relais ist nach dem Ausfall des Steuerrechners im September 2010 abgebaut worden. Die Festplatte, in dem 486er Rechner, ist nach nunmehr 10Jahren Dauerbetrieb ausgefallen.
Das Relais bekommt einen neuen Steuerrechner mit einem Echolinkanschluß. Der Betriebsraum an der Uni Paderborn wird neu gestrichen und bekommt einen neuen Teppichboden. Nach Abschluß der Arbeiten wird das Relais wieder in Betrieb genommen.
Vermutlicher Termin: November 2010

Die Homepage hat ein neues Gesicht

Nachdem die alte Homepage in die Jahre gekommen ist, war es an der Zeit auf ein neues Format umzusteigen. Die neue Homepage wird jetzt mit einem Content Management Systems erzeugt. Nach der Migration ist nun die neue Seite aktiv. Viel Spaß damit….

DB0PBS: Keine Ruftonerkennung mehr

Der Rufton wurde nicht mehr erkannt. Die Mittenfrequenz des Ruftonauswerters musste neu abgeglichen werden.
Der angeschlossene DCF77 Empfänger ging nicht mehr. Dieses war auf schlechte Kontaktstellen für die Batterie zurückzuführen.

DB0UG: Funktioniert nicht mehr

Vor Ort war festzustellen, dass die interne Relaiselektronik sich aufgehangen hatte. Auch die nachgeschaltete Endstufe stand im „Protected Mode“. Nach Abschalten der Spannungen funktionierte alles wieder. Es ist davon auszugehen, das es bei DB0UG eine Blitzeinschlag gegeben hatte.

DB0UG: Verlegen von zusätzlichen Antennenkabeln

Es stand mal wieder eine größer Aktion an. Wir haben zusätzliche Antennenkabel verlegt. Und zwar ein 1/2″ Flexwell Koaxkabel und ein Telefonerdkabel. An dem Mast soll in Zukunft mal eine Ersatzrelaisantenne installiert werden.

DB0UG: Bei Schnee das Relais wieder einschaltet

Endlich nach fast 5 Monaten ohne DB0UG, konnten wir heute bei Schnee das Relais wieder einschalten. Hoffendlich verrichten die neue Endstufe und die Relaisteuerung lange ihren Dienst. Bei diesem Einsatz entstand ein knapp 1min. langes Video mit Aufnahmen der Anfahrt,Antennenmast, Betriebsgebäude und Umgebung .
