Montag, 03. November 2014
DB0PBS ist im ircDDB-Netz und standardmäßig dem DCS001C (Gruppe Deutschland) angeschlossen. Als Modem dient ein DVRPTR V2 light und das Routing übernimmt ein Raspberry PI mit der Software von G4KLX (ircddb-gateway und d-starrepeater).
Als Funkgeräte dienen 2 Motorolla GM1200.
Die Steuerung mit dem Raspberry PI und dem Modem DVRPTR V2 light
Ulrich, DK3TT
Mittwoch, 24. September 2014
Heute hatte DBØPBS hohen Besuch:
Die Bundesnetzagentur BNA hatte sich angekündigt, um das Relais auf Einhaltung der gesetzlichen Bestimmungen hin zu vermessen.
Der Relaisverantwortliche Uli, DK3TT, für die Universität Jörg, DB1UJ und Ludger, DK9QF erwarteten die BNA bei schönem, herbstlichem und vor allem trockenem Wetter. Pünktlich auf die Minute rollte der Transporter vor. Zwei sehr freundliche Herren der BNA aus Dortmund hatten jede Menge Messequipment mitgebracht; u.a. ein 1 KW (!) Dummyload) von Bird mit -30dB Ausgang. Der Rest war Rohde & Schwarz vom Allerfeinsten. Man könnte direkt neidisch werden …
Galt es zunächst, all dies auf die Dachfläche vom Gebäude P1 der Uni zu transportieren:
Bis zur 7. Etage kein Problem; doch dann ging es über eine enge Wendeltreppe aufs Dach.
Uli, DK3TT, hatte extra für diesen Tag auch das D-Star Relais (provisorisch) in Betrieb genommen; es konnte also mitgemessen werden.
Zunächst wurde überprüft, ob die Papierunterlagen der BNA aktuell waren. Es wurde penibel festgehalten, welche Kabel wir verwenden und wie lang die sind. Ebenfalls wurden die Antennentypen festgehalten.
Dann wurden die TX-Frequenzen und die Sendeleistungen gemessen:
Auf 144,8 MHz (APRS), auf 439,3125 MHz (FM) und auf 439,55 MHz (D-Star). Die Sendeleistungen beim Hamnet konnten nicht gemessen werden, da es hier keine geeignete Schnittstelle gibt. Aber auch hierbei wurde exakt festgehalten, welche Komponenten im Einsatz sind und wohin die Antennen ausgerichtet sind. Ergebnis: Alles OK!
Als nächstes waren dann die Bandbreiten der TX-Signale dran:
Bis auf 144,8 MHz war alles im Rahmen oder sogar deutlich darunter. Auf der APRS-Frequenz lag die Bandbreite jedoch bei 13,1 kHz; erlaubt sind hier 12,5 kHz. Es muss hier noch ‚von höherer Stelle‘ entschieden werden, ob das innerhalb der Toleranz liegt oder nicht. In jedem Falle aber werden wir die NF am TX etwas zurücknehmen. Der Hamnet-Usereinstieg bei 5,7 GHz konnte nicht vermessen werden, da das Messequipment nur bis 3 GHz ging.
Nach ca. 2 Stunden war alles erledigt und die gesamte Messtechnik wurde wieder ins Fahrzeug verbracht.
Prüfung bestanden!
Ludger, DK9QF
dk9qf@db0ug.de
Am 23.07.2014 haben Jörg und Uli eine Anbindung ans weltweite Hamnet geschaffen. Es stehen 2 Usereinstiege zur Verfügung. Jan hat den Antennenausleger gebaut.
| Frequenz: 2362 MHz | Bandbreite: 5 MHz | Antennenrichtung: Nord-West | SSID: Hamnet |
| Frequenz: 5695 MHz | Bandbreite: 10 MHz | Antennenrichtung: Nord | SSID: Hamnet |
Als Hardware werden die Nanostations von Ubiquiti benutzt.
Uli, DK3TT
Donnerstag, 6. März 2014
Heute konnte nach dreiwöchiger Unterbrechung DBØPBS, Relaisfunkstelle Paderborn-Stadt, wieder in Betrieb genommen werden.
Sowohl das 70cm FM-Relais (Ausgabe 439,3125 MHz) incl. Echolink-Anschluss (#520112) als auch das APRS-Gateway auf 144,8 MHz können wieder ohne Einschränkungen genutzt werden.
Standort ist unverändert das Dach vom Gebäude P1 der Paderborner Universität in JO41JR20FE; ca. 1,4 km südöstlich vom Paderborner Dom; 200m über NN bzw. 38m über Grund.
Was ist neu bzw. wurde geändert?
Der Antennenmast wurde komplett erneuert.
Nun sind zwei getrennte Antennen im Einsatz: Für das FM-Relais auf 70cm wird eine Kathrein Antenne mit 4dBD verwendet, für APRS auf 144,8 MHz wird eine X50 (2,5dBD) von Diamond verwendet. Es wurden auch neue Koaxialkabel (H2000 Flex) verlegt und Mast und Kabel neu geerdet.
Die Gleichspannung vom Diamond-Schaltnetzteil GZV4000 hat einen zu hohen Ripple (40mV). Dies führte zu geringen Nebenaussendungen ca 120 kHz ober- und unterhalb der eigentlichen Sendefrequenz, was aber nur im Nahfeld feststellbar war. Dennoch wurde ein Tiefpass in die DC-Leitung eingefügt und die Leitungen wurden mehrfach mittels Klappferriten verdrosselt.
Die Sendefrequenz 439,3125 MHz lag 700 Hz zu niedrig und wurde korrigiert.
Die NF-Pegel bei Echolink-Betrieb wurden korrigiert.
Dank an DB1UJ, DG1WA, DK1OU, DK3TT, DL5BAQ und DL5YDJ für die Unterstützung.
Ludger, DK9QF
dk9qf@darc.de
Die Antennen von DBØPBS sind auf dem kleineren Mast rechts. Links auf dem Ausleger die Kathrein, rechts die X50.
Links an der Wand in dem ‚Siemens‘-Gehäuse ist das 70cm FM Relais mit eigener Stromversorgung.
Auf dem oberen Regalbrett links unten der Duplexer, darüber die PA; rechts das Netzteil + DC-Filter und –verteiler.
Auf dem unteren Regalbrett v.l. der Rechner, der TNC und das 2m-Funkgerät
Freitag, 21. Februar 2014
Heute traf die aktualisierte Genehmigungsurkunde für DBØUG bei mir ein.
Was viele OMs nicht wissen:
Im Gegensatz zu einer persönlichen Lizenz (die ja i.d.R. lebenslang gilt), läuft die Lizenz für eine Relaisfunkstelle nach einer bestimmten Zeit (bei DBØUG sind das drei Jahre) automatisch aus.
Der Relaisverantwortliche muss also daran denken, rechtzeitig vor Ablauf der Genehmigung bei der Bundesnetzagentur die Verlängerung zu beantragen. Wenn sich nichts geändert hat, ist das ein reiner „Verwaltungsakt“, der ruck zuck von der Behörde bearbeitet wird. So auch hier.
Wenn man das aber vergisst, so wird das Relais nach Ablauf ‚schwarz‘ betrieben. Dann muss ein kompletter Neuantrag gestellt werden; das kostet eine Menge Geld und wenn man Pech hat, bekommt das Relais ein anderes Rufzeichen.
Die Genehmigung für DBØUG gilt nun bis Ende März 2017.
Ludger, DK9QF
dk9qf@darc.de
Freitag, 31. Januar 2014
Am Freitag, 14. Februar, wird DBØPBS (voraussichtlich) außer Betrieb genommen, da der alte Mast demontiert wird und einige Metallteile entrostet werden müssen. Die Abschaltung betrifft die komplette Relaisfunkstelle; also sowohl das FM-Relais incl. Echo-Link als auch das APRS-I-Gate.
Am Montag, 17. Februar findet der Transport des neuen Mastes zur Paderborner Universität, dem Standort von DBØPBS, statt. Dank an DL5BAQ und DG1WA.
Sobald die vorhandene Masthalterung, die wiederverwendet werden kann, aus der Verzinkerei zurück ist, kann alles wieder aufgebaut werden und das Relais wieder in Betrieb genommen werden.
Ich schätze, dass das dann Ende Februar/Anfang März sein wird.
Ludger, DK9QF
dk9qf@darc.de
Freitag, 24. Januar 2014
Die Vorbereitungen für den Umbau bei DBØPBS, dem Paderborner Stadtrelais, sind im Gange.
Nachfolgend der Status Quo:
Das Material für den Umbau bei DBØPBS ist nun komplett vorhanden:
Udo, DG1WA, hat uns ein 6m langes Rohr, Außendurchmesser 60mm, Wandstärke 5mm im Tausch gegen das alte 50er-Rohr zugesagt.
Ein Doppelausleger wurde bestellt; die Rechnung ging an den OV Paderborn!
Eine Diamond X50N (für APRS auf 144,8 MHz)und später für D-STAR (auf 439,55 MHz; Lizenz ist bereits vorhanden) wurde ebenfalls bestellt; und auch hier hat der OV Paderborn die Kosten übernommen.
Die neue Kathrein-Hauptantenne (K 75 13 2 21) für FM (auf 439,3125 MHz) wurde uns von Fritz, DK1OU gespendet.
2 15m lange Kabelstrecken FLEX 2000 waren noch im DBØUG-Fundus vorhanden.
Herzlichen Dank an Udo, Fritz und den OV Paderborn für die Spenden!
Gesucht wird derzeit noch eine Transportmöglichkeit für das 6m lange Rohr von Leopoldstal nach Paderborn und zurück.
Ludger, DK9QF
dk9qf@darc.de
Freitag, 27. Dezember 2013
Nachdem in 2012/2013 sehr viel bei DB0UG umgebaut und optimiert wurde, wollen wir uns in 2014 verstärkt um das Paderborner Stadt-Relais DB0PBS kümmern.
Hier muss zunächst die Antenne (X50) getauscht werden; die vorhandene ist in die Jahre gekommen (schlechte Kontakte führen bei Wind zu Prasselstörungen bei schwachen Signalen). Als Ersatz ist hier schon eine Kathrein Antenne vorhanden. Da diese aber eine reine UHF-Antenne ist, muss eine zweite für APRS und die geplante D-Star-Erweiterung montiert werden.
Für die Erweiterung suchen wir einen soliden Doppelausleger (beidseitig mit Winkel) für ein 60er Standrohr.
Wer so etwas abzugeben hat, wende sich bitte an Ludger: dk9qf@darc.de
Neues Netzteil und CTCSS-Verhalten geändert
Sonntag, 8. Dezember 2013
Ein neues Netzteil (Maas HCS-3400) wurde heute installiert und der Umsetzer konnte nach 5-tägiger Unterbrechung wieder in Betrieb genommen werden.
(Von einer Reparatur des alten Netzteils wurde Abstand genommen, da dann alle Elkos hätten ausgewechselt werden müssen)
Bzgl. CTCSS hat es auf vielfachen Wunsch der Relaisnutzer eine Änderung gegeben:
Der Relais-TX sendet das 67 Hz – CTCSS-Signal nicht mehr permanent mit aus. Er strahlt aber ein CTCSS-Signal, das er auf der Eingabe empfängt, auf der Ausgabe mit aus; er reicht es also quasi durch.
Unverändert kann das Relais mit CTCSS 67 Hz oder mit Burst 1750 Hz geöffnet werden. Bei CTCSS meldet sich der Umsetzer mit seiner Kennung in CW; bei 1750 Hz stattdessen mit einer wechselnden Sprachansage.
Dienstag 03.12.2013
Das Netzteil von DB0UG ist heute explodiert. Dabei hat sich ein Elko verabschiedet. Ludger hat ein neues Netzteil bestellt. Bis es geliefert und eingebaut ist, bleibt das Relais außer Betrieb.
Montag, 7. Oktober 2013
Heute wurde der alte „PESAG“-Mast abgerissen.
Viele Jahrzehnte diente er als zuverlässiger Träger für die Antenne von DB0UG. Nach unserem Umzug auf den neuen Mast wurde der alte Mast aus den 60er-Jahren nicht mehr benötigt; er war auch ziemlich baufällig.
Gleichzeitig hat das Forstamt auf der Preuss. Velmerstot kräftig aufgeräumt und Büsche, Sträucher und z.T. auch Bäume entfernt. Man hat wieder freien Blick in die meisten Himmelsrichtungen.
Herzliche Einladung zum
Tag der offenen Tür
bei DB Ø UG
Nachdem nun die Umbauarbeiten abgeschlossen sind und der Neue Mast in Betrieb genommen wurde, kam mehrfach der Wunsch auf, die Relaisfunkstelle Paderborn-Eggegebirge auf der Preußischen Velmerstot zu besichtigen.
Hierzu möchte ich gern einladen!
Termin: Samstag, 14. September 2013, 15 Uhr bis 18 Uhr
(Offizielle Begrüßung um 16 Uhr)
Wo: Direkt auf der Preuß. Velmerstot bei DB Ø UG
Es gibt auch Kaffee und Kuchen sowie Kaltgetränke.
Für alle, die von „weit wech“ kommen:
DB Ø UG steht nicht in Paderborn, sondern ca. 18 km Luftlinie nord-östlich vom Paderborner Dom zwischen Altenbeken und Horn (Bad Meinberg) auf der Preußischen Velmerstot. Die Preußische Velmerstot ist mit 468 m. ü. NN die höchste Erhebung von Eggegebirge und Teutoburger Wald.
Details zur Anfahrt gibt es hier. Das letzte Stück ist dann zu Fuß zu absolvieren.
Es bietet sich auch an, den ‚Eggeturm‘ zu besteigen (250m vom Relais), der bei gutem Wetter eine phantastische Rundumsicht bietet.
Anmeldung ist nicht erforderlich. Einfach kommen.
Bei ‚Mistwetter‘ fragt vorsorglich kurz vorher auf dem Relais nach, ob das nun stattfindet oder nicht.
Ludger, DK9QF
Relaisverantwortlicher u.
Vorsitzender der RIG DB Ø UG
Herzlichen Glückwunsch, DB Ø UG!
Die ursprüngliche Lizenzurkunde von DB0UG datiert auf den 19. Juli 1978; das Relais feiert also seinen 35. Geburtstag!
Hierzu ist ein Tag der offenen Tür beim Relais auf der Velmerstot geplant, der in der 2. Jahreshälfte stattfinden soll.
Sobald es da genaueres gibt, wird das hier bekannt gemacht.
Ludger, DK9QF
Relaisverantwortlicher
Unser Webseite wurde am 17.06.2013 durch den Provider abgeschaltet. Diese Maßnahme wurde nötig, weil in der Joomla! 1.5.x eine als „hoch“ eingestufte Sicherheitslücke in Verbindung mit der „Passwort zurücksetzten“-Funktion und einer mangelhaften Zufälligkeit des dort generierten Codes bestand.
Darüber hinaus scheint es möglich gewesen zu sein, unter bestimmten Umständen, ohne eine Berechtigung zur Anzeige der Administration zu haben, sie trotzdem anzuzeigen. Diese Sicherheitslücke wurde aber nur als „niedrig“ eingestuft.
Seit dem 18.06.2013 ist jetzt Joomla 2.5 installiert. Leider gab es keine Updatemöglichkeit, sodass alle Beiträge und Bilder neu eingebunden werden mussten.
Donnerstag, 2. Mai 2013
Großeinsatz auf der Baustelle! Heute wurden unsere beiden Antennen auf den neuen Mast montiert, die endgültigen Feeder-Kabel (3 x 52m 7/8″ Cellflex) verlegt und unser Duplexer + RX-Vorverstärker in einem Wetterschutzgehäuse an der Mastspitze montiert. Nach 6 Monaten und einem Tag auf Sparflamme mit provisorischen Kabeln und einfacher 0dB-Antenne ist DBØUG nun wieder ‚voll‘ in der Luft; so, wie es bis zum 1. November 2012 war. Erste Rapporte bestätigen gleiche oder leicht bessere Signale als vor dem 1. November. Insb. im Nahbereich (z.B. ‚Altenbekener Loch‘) hat es einiges gebracht. Eine kleinere Änderung wird in den nächsten Wochen noch folgen: Der Ausleger für unsere Hauptantenne ist immer noch zu kurz und wird ausgetauscht.
Montage der Antennen mit Hilfe eines 36m-Steigers
Linkes Bild: Der neue Mast mit unseren Antennen an der Spitze. Daneben der alte Mast, der nur noch eine 4m-Antenne trägt.
Rechtes Bild: Unser Duplexer + RX-Vorverstärker in geöffnetem Gehäuse unmittelbar neben unseren Antennen.
Links die kleinere Reserve-Antenne; Bildmitte unsere Hauptantenne. In dem Gehäuse am Rundmast befinden sich unser Duplexer mit dem RX-Vorverstärker.
Es geht los. Ab Samstag, den 10. November 2012, sind wir mit den Baumaßnahmen zum neuen Antennenmast beschäftigt. Damit ihr alle auf dem aktuellen Stand seid und euch ein Bild von den Umbauarbeiten machen könnt, haben wir unter DB0UG/Tagebuch neuer Mast ein Bautagebuch eingerichtet.
Viel Spaß beim Verfolgen der Umbaumaßnahmen
|

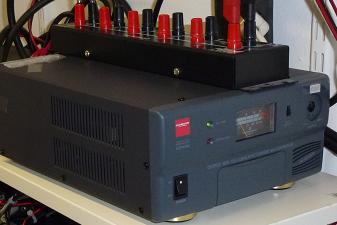

Am 23.02.2012 hat DB0PBS ein neues Netzteil bekonnen. Es wurden zwei ca. 20 Jahre alte Computernetzteile ersetzt, die das APRS Relais und die 70cm Endstufe von DB0PBS versorgten. Der Austausch wurde notwendig, weil sich unerwünschte Nebenaussendungen gebildet hatten. Jetzt habe wir genug Stromreserve für Erweiterungen und hoffentlich wieder 20 Jahre Ruhe. |
|
Einladung zur Jahresversammlung der RIG DB Ø UG
Liebe Nutzer, Freunde und Gönner von DB Ø UG und DB Ø PBS,
zur Jahresversammlung 2011 der RIG DB Ø UG lade ich hiermit sehr herzlich ein!
Termin: Freitag, 11. November 2011, 19:30 Uhr
Agenda:(Neuwahlen stehen in diesem Jahr nicht an)
TOP 1: Status DB Ø UG – was war 2011? (DK 9 QF)
TOP 2: Status DB Ø PBS – was war 2011? (DK 3 TT)
TOP 3: Bericht des Kassenwartes der RIG (DL 1 YAU)
TOP 4: Aussprache, Diskussion
TOP 5: Entlastung der RIG-Leitung für 2011
TOP 6: Was ist für 2012 bei DB Ø UG geplant? (DK 9 QF)
— Hier wird es im kommenden Jahr massive Änderungen geben!!!
TOP 7: Was ist für 2012 bei DB Ø PBS geplant? (DK 3 TT)
— U. a. Stand der Dinge beim D-Star-Relais.
TOP 8: Verschiedenes (bei Bedarf)
Ludger Konersmann, DK 9 QF ludger@konersmann.de
